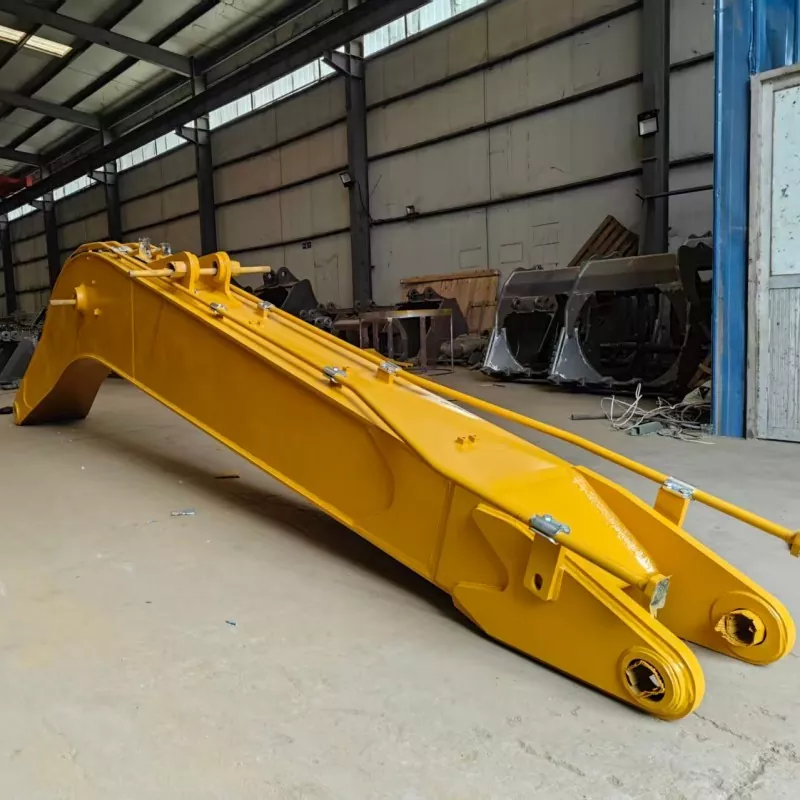

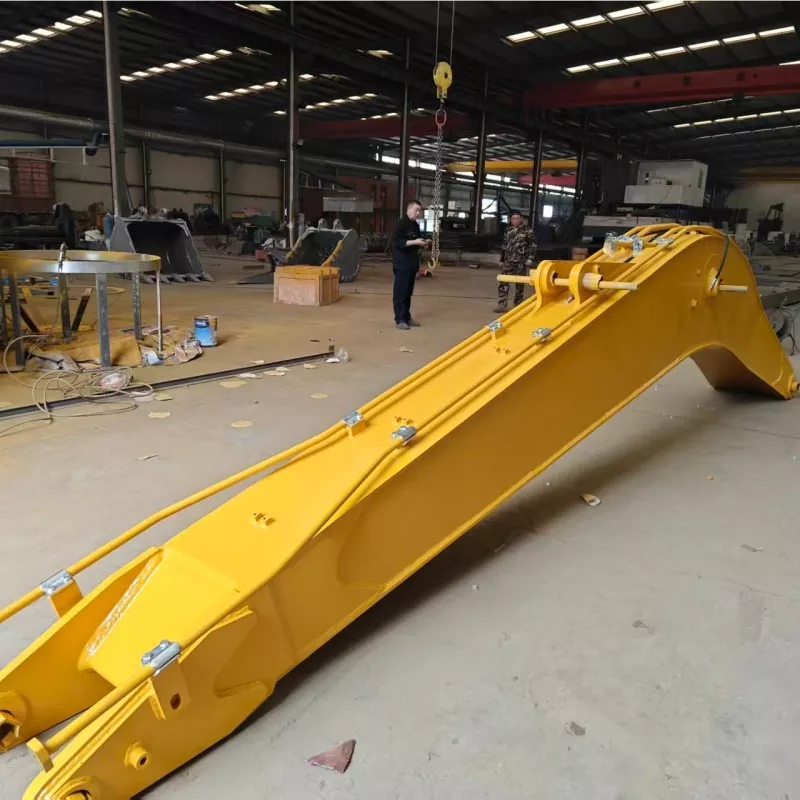

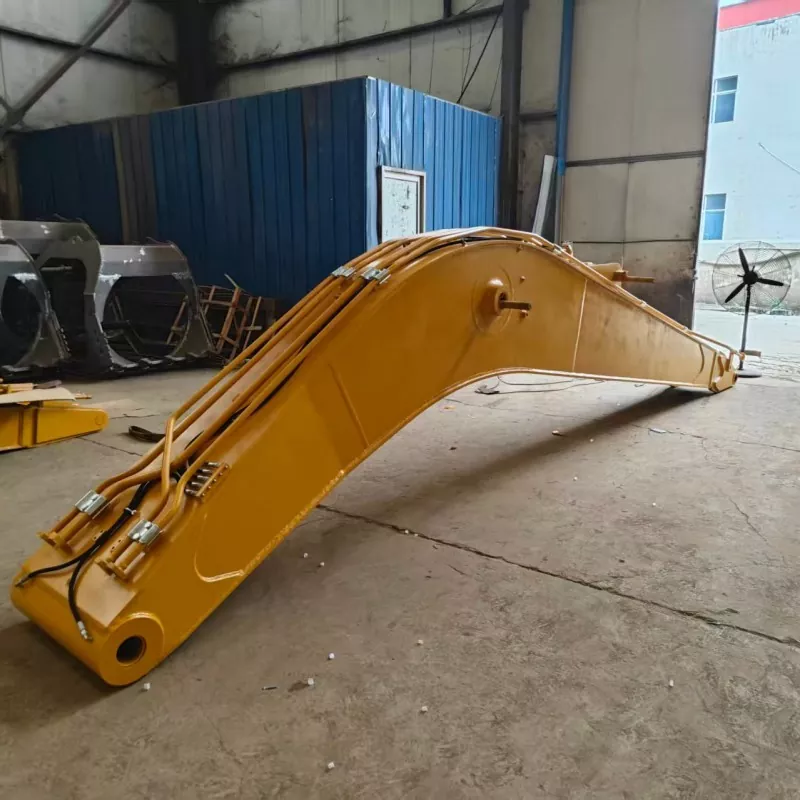

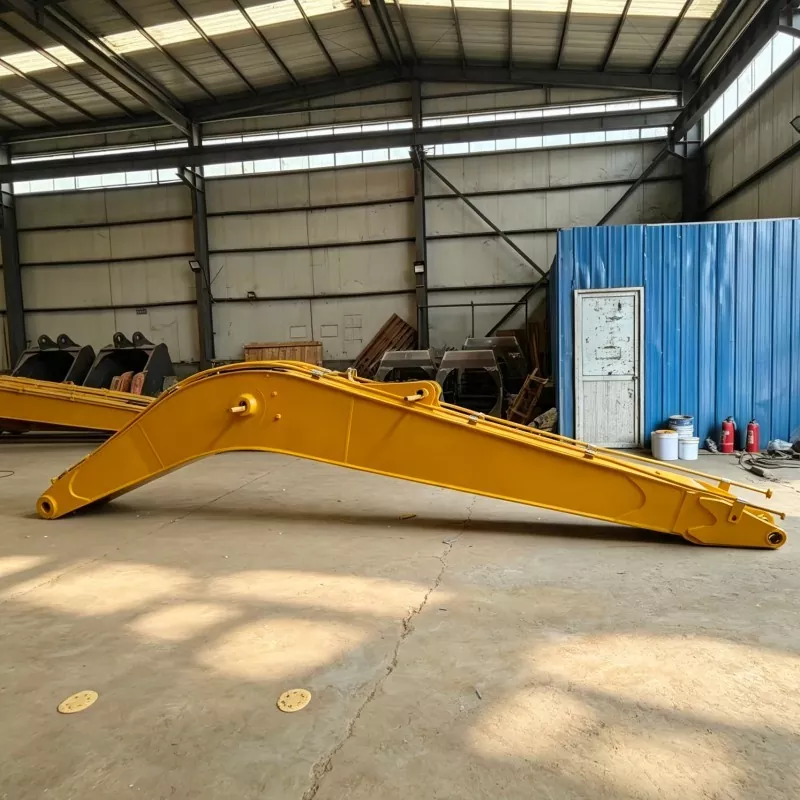

Pitkän ulottuvuuden kaivinvarsi ZX200:lle

XINGCHUANG valmistaa räätälöityjä pitkän ulottuvuuden kaivinkoneiden lisälaitteita urakoitsijoille, konevuokrausyrityksille ja rakennuskoneiden jälleenmyyjille. Tämä pidennetty lisälaite on suunniteltu ZX200-kaivukoneen pitkän ulottuvuuden kaivuvarrelle, ja se auttaa kuljettajia pääsemään kauemmaksi koneesta ja pääsemään syvemmälle tai kauemmaksi työalueille sopivissa kaivutöissä.

Saatavana useissa vakiopituusvaihtoehdoissa, se voidaan konfiguroida vaaditun kaivusäteen, työsyvyyden, materiaaliolosuhteiden ja koneistuksen mukaan. Ennen tuotantoa XINGCHUANG voi tarkistaa kaivinkoneen mallin, liitäntämitat, hydraulijärjestelyn ja suunnitellut työt auttaakseen ostajia valitsemaan kokoonpanon, joka sopii heidän projektivaatimuksiinsa.

Varsirakenteessa on käytetty NM400 kulutusta kestävää terästä päärunkoon määritellyllä tavalla, vahvistetuilla osilla tärkeimmillä kantoalueilla. CNC-koneistettuja tapinreikiä, valvottuja hitsausmenetelmiä ja suojapinnoitusjärjestelmää käytetään tukemaan rakenteellista yhtenäisyyttä ja ulkoilua. Todellinen suorituskyky ja käyttöikä riippuvat valitusta kokoonpanosta, käyttöolosuhteista, huoltokäytännöistä ja kaivinkoneen valmistajan käyttörajojen noudattamisesta.

Tekniset tiedot

Yllä olevat kuvat ovat viitetietoja. Todellinen työskentelyalue, lisälaitteen paino, nostokyky ja yhteensopivuus on vahvistettava lopullisen suunnittelun ja kaivinkoneen mallikohtaisten käyttötietojen perusteella. Pidempi lisälaite muuttaa koneen työskentely- ja kuormitusominaisuuksia, joten sitä ei tule valita pelkästään pituuden perusteella.

Valitse työn pituus

Jatketun käsivarren valinta alkaa työskentelyalueelta eikä pisimmästä käytettävissä olevasta vaihtoehdosta. Ostajien tulee tunnistaa tarvittava ulottuvuus koneen suunnitellusta asennosta, kaivusyvyys, ympäröivien rinteiden korkeus ja etäisyys kaivinkoneesta käsiteltävään materiaaliin. Työsäde ja -syvyys tulee sitten tarkistaa ehdotetun kiinnitysgeometrian mukaan.

Kohtalaisen ulottuvuuden vaativissa projekteissa voidaan harkita 12 m:n kokoonpanoa, kun taas 14 m, 15 m ja 17 m versiot voidaan arvioida sovelluksissa, jotka vaativat pidemmän työskentelyalueen. Nämä ovat valinnan lähtökohtia, eivät yleisiä suosituksia. Maaolosuhteet, materiaalitiheys, kauhan koko, hydraulinen suorituskyky ja koneen vakaus vaikuttavat kaikki sopivaan kokoonpanoon.

XINGCHUANG voi tarkastella mukautettuja pituuspyyntöjä ilmoitetulla 10–19 metrin alueella. Ennen tilauksen vahvistamista, ilmoita kaivinkoneen tarkka malli ja sarja- tai kokoonpanotiedot, tarvittava kaivusyvyys ja vaakasäde sekä suunniteltu kauha tai muu päätykiinnitys. Teknisessä katsauksessa tulee myös tarkistaa koneen sallittu lisälaitteen paino ja käyttörajat.

Käyttöikään vaikuttavat rakenteelliset yksityiskohdat

Vahvistus korkean stressin alueilla

Pidennetty varsi altistuu taivutusvoimille ja toistuville kuormituksille käytön aikana. Päälevy, sivulevyt ja vahvistusrivat on suunniteltava yhtenäiseksi rakenteeksi. XINGCHUANG määrittelee NM400 kulutusta kestävän teräksen käsivarren rungolle ja vahvikkeet tärkeimmille kantaville alueille. Pelkkä levyn paksuus ei kuitenkaan määritä rakenteellista kapasiteettia; Myös geometria, hitsauksen laatu, materiaalin jäljitettävyys ja suunniteltu työkuorma on otettava huomioon.

Hallittu hitsaus ja stressinhallinta

Hitsauksen tasaisuus on tärkeä komponenteille, jotka altistuvat toistuville kaivu- ja keinujaksoille. Toimitettu valmistusprosessi kuvaa robottihitsausta ja lämpökäsittelyä, joka auttaa hallitsemaan hitsin laatua ja jäännösjännitystä. Ostajat, joilla on vaativia projekteja, voivat tilausta vahvistaessaan pyytää saatavilla olevat hitsaustarkastuspöytäkirjat, materiaalitiedot ja asiaankuuluvat tehtaan laatuasiakirjat.

Tarkka tappien ja holkkien kohdistus

Nastaliitännät siirtävät kuormia varren ja liitettyjen komponenttien välillä. CNC-poraus auttaa säilyttämään tapin reikien kohdistuksen ja voi vähentää epätasaista kosketusta, kun komponentit on sovitettu oikein. Asennuksen ja huollon aikana ostajien tulee myös tarkistaa tappien sovitus, holkkien kunto, voitelu ja merkkejä epänormaalista välyksestä.

Suojaus ulkona altistumista vastaan

Määritetty pintakäsittely sisältää hiekkapuhalluksen, ruosteenestopohjamaalin ja teknisen viimeistelymaalin. Tämä pinnoitejärjestelmä auttaa suojaamaan paljaana olevaa terästä ulkoilun aikana, mukaan lukien työskentely kosteissa ympäristöissä. Suolaliuoksessa tai jatkuvasti märissä olosuhteissa säännöllinen puhdistus ja tarkastus ovat tärkeitä, koska pinnoitteen vauriot ja kosteus voivat johtaa korroosioon.

Yhdistä liite sivuston ehtoihin

Erilaiset kaivuprojektit asettavat varrelle erilaisia ​​vaatimuksia. Materiaalin, työasennon ja ympäristön tarkastelu auttaa ostajia välttämään liian pitkän, liian painavan tai suunniteltuun tehtävään sopimattoman lisälaitteen valitsemista.

Jokien ja lampien ruoppaus

Laajennettu ulottuvuus voi helpottaa sedimentin pääsyä rantaan tai muuhun sopivaan käyttöasentoon, mikä vähentää koneen uudelleensijoittamisen tarvetta yhtä usein. Arvioi ennen käyttöä veden syvyys, rannan vakaus, sedimenttiolosuhteet, kauhan valinta ja kaivinkoneen sallittu työskentelyalue. Pitkälle ulottuva liite ei korvaa paikkakohtaista vakavuusarviointia.

Säiliön ja kanavan huolto

Kanavien puhdistus ja säiliön huolto saattavat edellyttää kaivinkoneen ulottuvan penkereen reunan yli tai kiertävän rajoitetun pääsyn alueita. Kiinnityspituus tulee valita kaivuprofiiliin ja koneen sijaintiin sopivaksi, kiinnittäen erityistä huomiota maan kantavuuteen ja turvalliseen käyttöalueeseen.

Tienvarsien rinteiden muotoilu

Jatkettu varsi voi tukea trimmaustyötä rinteissä tai penkereissä, joissa kohdealue on vakiokokoonpanon ulottumattomissa. Ostajien tulee määrittää vaadittu työkorkeus, kaltevuuskulma ja viimeistelyvaatimukset, jotta ehdotetun asennuksen hallittavuus ja vakaus voidaan arvioida.

Kunnalliset ja yleiset maanrakennustyöt

Valituissa kuntaprojekteissa, lampien laajennus- ja maansiirtotehtävissä oikea kokoonpano riippuu materiaalityypistä, kaivusyvyydestä, kauhan kapasiteetista ja syklin vaatimuksista. Raskas kaivutyö tiheillä materiaaleilla voi vaatia erilaisen kiinnitysrakenteen kuin kevyt ruoppaus tai rinteiden viimeistely.

Projektiviitteet

Thaimaan joen kunnostusprojekti – syvempi kaivaus

Thaimaalainen vesihuoltourakoitsija osti 6 sarjaa pitkän ulottuvuuden kaivinvartta ZX200:lle kaupunkien jokien kunnostustöitä varten. Alkuperäinen vakiovarsi kykeni saavuttamaan vain noin 6,2 metrin kaivusyvyyden, mikä rajoitti rakentamisen tehokkuutta syvänmeren alueilla.

Räätälöidyn pitkän ulottuman varren käyttöönoton jälkeen kaivaussyvyys nostettiin noin 9,8 metriin. Hanke lyhensi rakentamisen kokonaisaikaa noin 35 % ja välttyi tilapäisten lisäkäyttöalustojen tarpeelta.

Perun kunnallinen tiehanke – rinteiden leikkaaminen

Perussa kunnallisessa tien rinteiden muotoiluprojektissa rakennustiimi käytti pitkän ulottuvuuden kaivinvartta ZX200:lle korkea-asennon ja pitkän matkan trimmausoperaatioiden suorittamiseen. Laajentunut työskentelyalue vähensi riippuvuutta lisänostolaitteista ja alensi ylimääräisiä työvoimakustannuksia.

Kotimaan järven ruoppausprojekti – 17 m kokoonpano

Kotimaiseen järvien sedimentin puhdistusprojektiin toimitimme räätälöidyn 17 metrin superpitkän version laajan alueen ruoppaustöihin. Ennen toimitusta kaikki tuotteet suorittivat 24 tunnin jatkuvan kuormitustestauksen rakenteen vakauden ja käyttövarmuuden varmistamiseksi.

Yllä olevat tapaukset kuvaavat raportoituja projektin tuloksia. Todelliset tulokset vaihtelevat työmaan olosuhteiden, koneen konfiguraation, kuljettajan käytäntöjen ja projektinhallinnan mukaan. Ostajat voivat pyytää saatavilla olevia hankereferenssejä ja tarkastusasiakirjoja arvioidessaan samanlaista hakemusta.

Mitä tulee vahvistaa ennen tilaamista

Yhteensopivuusongelmien vähentämiseksi ja tarpeettomien muutosten välttämiseksi ostajien tulee laatia seuraavat tiedot ennen tarjouksen pyytämistä:

Koneen tunnistus:Tarkka kaivinkoneen malli, sarja, vuosi tai sarjatiedot, jos saatavilla, ja olemassa oleva lisälaitekokoonpano.

Työvaatimukset:Tavoite ulottuvuus, kaivusyvyys, työmaan korkeus, materiaalityyppi, kauhan mitat ja päätehtävät, jotka lisälaite suorittaa.

Yhteyden tiedot:Tapin halkaisija, tapin keskietäisyys, asennusleveys, sylinterin liitosmitat, hydrauliletkuvaatimukset ja kytkentäjärjestely.

Tilauksen laajuus:Vaadittu varren pituus, mukana tapit ja letkut, sylinterin ja kauhan liitosvaatimukset, pinnan väri, pakkaus ja kohdeportti tai toimituspaikka.

Jos saatavilla, lähetä kuvia olemassa olevista puomin ja sauvan liitännöistä, koneen tyyppikilvestä, asiaankuuluvista mitoista ja ehdotetusta työskentelyalueesta. Nämä tiedot auttavat valmistajaa arvioimaan kokoonpanon ennen lopullisten piirustusten tai tarjouksen antamista.

Tarkastus, sertifiointi ja tuki

XINGCHUANG tarjoaa kaivinkoneiden lisälaitteiden valmistusta ja vientitukea rakennusyrityksille, laitejakelijoille ja vuokrakalustoille. Tilauksesta ja sovitusta tarkastuslaajuudesta riippuen ostajat voivat pyytää saatavilla olevia materiaalitietoja, tuotantovalokuvia, tarkastustietoja ja kuormitustestiasiakirjoja ennen toimitusta.

Yritys ilmoittaa, että sillä on ISO 9001, CE ja SGS liittyvät sertifikaatit tai pätevyydet. Ostajien tulee vahvistaa tarkka sertifikaatin haltija, laajuus, voimassaolo ja soveltuvuus tietyille liite- ja kohdemarkkinoille. CE-vaatimukset riippuvat tuoteluokituksesta ja sovellettavasta lainsäädännöstä, kun taas SGS voi viitata testaus-, tarkastus- tai sertifiointipalveluihin yksittäisen yleisen tuotteen hyväksynnän sijaan. Pyydä asianmukaiset asiakirjat tarkistettavaksi ennen ostamista.

Rakenteellisten kiinnitysten tarkastusvaatimuksista tulee sopia ennen tuotantoa. Kaikki kuormitustestit, tarkastusmenetelmät tai hyväksymiskriteerit tulee dokumentoida selkeästi, jotta ostaja ymmärtää, mitä testattiin ja missä olosuhteissa.

Usein kysytyt kysymykset

Kuinka voin varmistaa, että liite sopii ZX200-laitteeseeni?

Ilmoita tarkka koneversio ja liitäntämitat. Vaikka luetellut kokoonpanot kohdistuvat ZX200-sarjan kaivukoneisiin, asennusmitat, hydrauliliitännät ja vivustojärjestelyt voivat vaihdella. Yhteensopivuus todelliseen koneeseen tulee varmistaa ennen tuotantoa.

Tarjoaako pidempi käsi aina paremman tuottavuuden?

Ei. Pidempi varsi voi lisätä ulottuvuutta ja työskentelysyvyyttä, mutta se muuttaa myös koneen kuormitusominaisuuksia ja voi vaikuttaa kaivuvoimaan, työkiertoaikaan ja vakauteen. Paras pituus on se, joka täyttää projektin vaatimukset kaivinkoneen hyväksytyissä käyttörajoissa.

Voinko käyttää samaa kauhaa kuin tavallinen kaivinkoneeni varsi?

Se riippuu kiinnitysrakenteesta, kauhan painosta, tapin mitoista ja vivuston geometriasta. Jaa olemassa olevat kauhan tekniset tiedot, jotta valmistaja voi tarkistaa, voidaanko se säilyttää vai tarvitaanko yhteensopiva kauha- tai vivustokokoonpano.

Mitä minun pitäisi tarkistaa asennuksen jälkeen?

Noudata koneen ja lisälaitteiden ohjeita tarkastaaksesi tappien lukituksen, voitelun, hydrauliliitännät, letkun reitityksen, häiriöt ja liikkeet käyttöalueella. Käyttöönotto on suoritettava asianmukaisen tarkastusmenettelyn mukaisesti ja määrätyissä rajoissa.

Voitko toimittaa piirustuksia ja tarkastuspöytäkirjoja ennen lähettämistä?

Saatavilla olevat piirustukset, tuotantokuvat, tarkastuspöytäkirjat ja sovitut testidokumentaatiot voidaan keskustella tilausvahvistuksen yhteydessä. Määritä ostohyväksyntää, tuontiprosessia tai projektin luovutusta varten tarvittavat asiakirjat ennen tuotannon aloittamista.

Mitä ilmoitettu takuu kattaa?

Toimitetut ehdot sisältävät 12 kuukauden tehdastakuun hitsatuille rakenneosille, kun taas tapit, holkit ja tiivisteet käsitellään normaaleina kulutusosina. Vahvista lopulliset takuuehdot, poikkeukset, aloituspäivä ja reklamaatiomenettely myyntisopimuksessa ennen tilaamista.

Räätälöity valmistus kaivuprojektiisi

XINGCHUANG tukee räätälöityjä kiinnityskokoonpanoja rakennusurakoitsijoille, laitevuokraajille ja koneenosien jakelijoille. Vaihtoehtoja voivat olla varren pituus, pinnan väri ja yhteensopivat lisävarusteet, jotka edellyttävät teknistä tarkastelua ja koneen yhteensopivuutta.

Saadaksesi projektikohtaisen suosituksen ja tarjouksen lähetä kaivinkoneen malli, tarvittava työskentelyalue, liitäntämitat, sovellustiedot ja kohdemarkkinat. XINGCHUANG voi sitten tarkistaa pyydetyn kokoonpanon, vahvistaa saatavilla olevan toimitusalueen ja keskustella tuotannosta, tarkastuksesta, pakkaamisesta ja toimitusjärjestelyistä.
