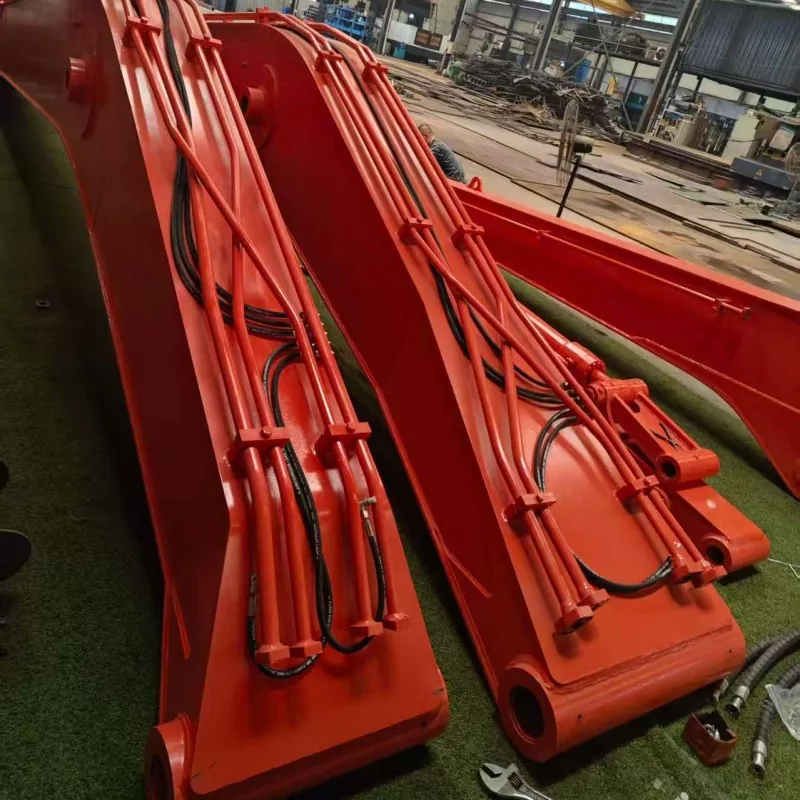

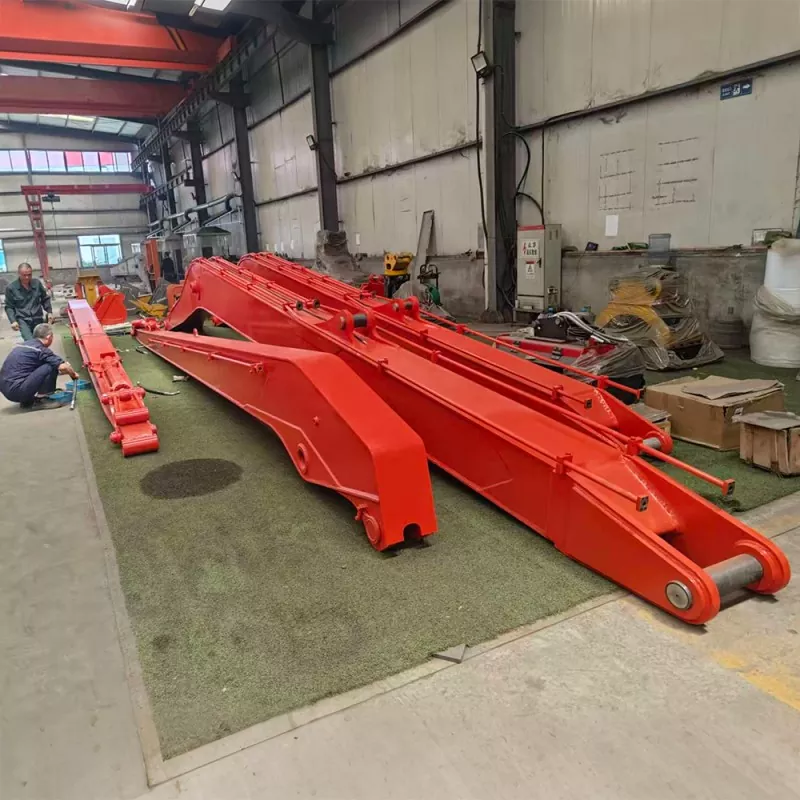

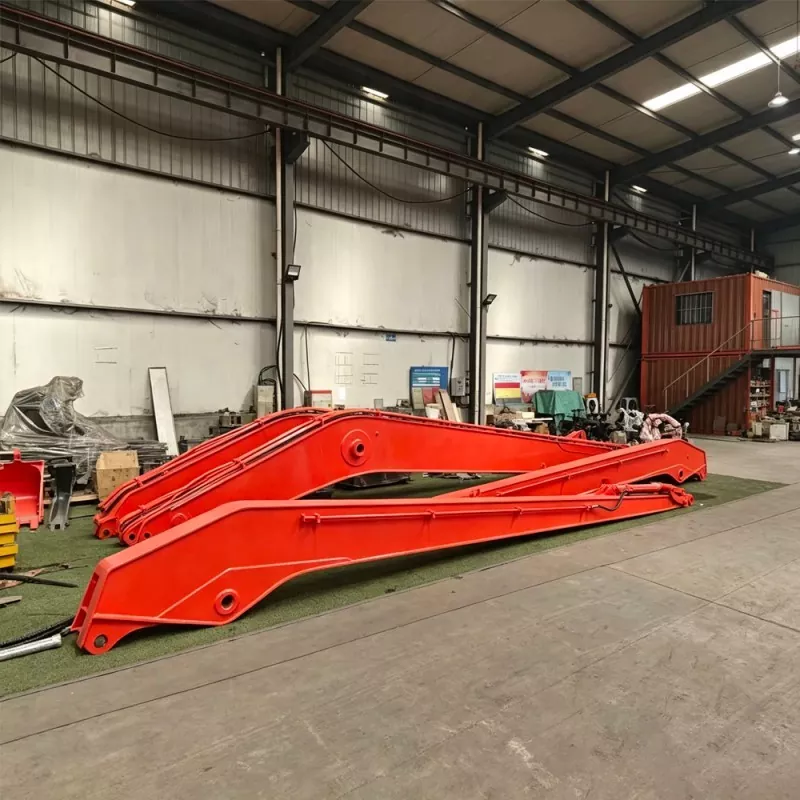

Kaivinkoneen puomi PC300:lle

XINGCHUANGilla valmistamme kaivinkoneen rakenneosia vaihto- ja projektikohtaisiin vaatimuksiin. PC300-kaivukonepuomimme on suunniteltu PC300-sovelluksen ympärille, ja materiaalin valinta, vahvistetut jännitysalueet, hitsaustarkastus ja pinnan suojaus otetaan huomioon tuotannon aikana. Meillä on CE-sertifikaatti ja voimme keskustella teknisistä vaatimuksista ennen tilauksen vahvistamista.

Tarkista kiinnitys ennen vaihtoa

Kaivinkoneen puomi PC300:lle on tärkeä kantava rakenne, joka yhdistää kaivinkoneen ylärungon työvälineisiin. Pienetkin erot tappien välissä, asennusleveydessä tai sylinterin liitäntäpisteissä voivat aiheuttaa asennusongelmia. Ennen kuin tilaat korvaavan osan, suosittelemme tarkistamaan koneen tarkan mallin, sarjanumeron, tuotantosarjan ja olemassa olevan puomin kokoonpanon.

Vahvista kiinnityspisteet

Tarkista puomin jalkojen tappien mitat ja asennot, varren sylinterin kiinnityskohdat, puomin sylinterin liitännät ja niihin liittyvät kiinnikkeet. Ostajien tulee myös verrata kokonaispituutta ja välystä alkuperäiseen komponenttiin. Nämä tiedot auttavat määrittämään, voidaanko korvaava laite asentaa ilman muutoksia.

Tarkista hydraulinen järjestely

Hydrauliputkien reititys ja kiinnitystiedot voivat vaihdella koneversioiden tai aikaisempien muutosten mukaan. Suosittelemme tarkistamaan olemassa olevat linjajärjestelyt, puristimet, kannakkeet ja liitäntäpaikat ennen tuotantoa. Lopullinen yhteensopivuus tulee varmistaa tiettyä PC300-kokoonpanoa vastaan ​​sen sijaan, että oletetaan, että sarjan jokainen kone käyttää identtisiä mittoja.

Rakennesuunnittelu raskaaseen työhön

Kaivinkoneen puomit kokevat toistuvia taivutuskuormia ja jännitystä tappien ja sylinterien kiinnikkeiden ympärillä. Kaivostyöt, louhinta ja nopeat maansiirtotyöt voivat lisätä väsymisvaatimuksia, etenkin kun kone toimii raskaiden lisälaitteiden kanssa tai hankaavissa olosuhteissa.

Erittäin luja teräslevy

Toimitettu kokoonpano käyttää päärakenteessa Q355NM-lujaa terästä. Materiaalin soveltuvuus riippuu vaadituista mekaanisista ominaisuuksista, levyn paksuudesta, valmistusprosessista ja työympäristöstä. Suosittelemme materiaalilaadun ja asiaankuuluvan dokumentaation vahvistamista tilauseritelmässä, kun jäljitettävyyttä vaaditaan.

Vahvista kriittisiä stressialueita

Puomin putki, sarana-istuimet ja sisäiset vahvistuslevyt vaativat huolellista rakennesuunnittelua, koska kuormat keskittyvät liitoskohtiin ja liitoskohtiin. Valmistustapamme keskittyy sopivaan vahvistukseen ja johdonmukaiseen valmistukseen, jotta komponentti kestää toistuvia käyttökuormia. Vahvistusyksityiskohdat tulee suunnitella tarkoitettua konetta varten, eivätkä ne saa häiritä tapin liikettä, sylinterin geometriaa tai huoltoon pääsyä.

Suojaa paljaat pinnat

Ulkokäyttöön tarkoitetut koneet altistuvat kosteudelle, pölylle, mudalle ja lämpötilan vaihteluille. Toimitettu tuotantoprosessi sisältää pinnan esikäsittelyn ja korroosionestopinnoitteen suojaamaan terästä. Säännöllinen tarkastus ja vaurioituneen pinnoitteen oikea-aikainen korjaaminen ovat edelleen tärkeitä, varsinkin kun laite toimii märässä tai syövyttävässä ympäristössä.

Tarkista hitsauksen ja valmistuksen laatu

Hitsauksen laatu on keskeinen näkökohta vaihtopuomia ostettaessa. Huono hitsin valmistelu, epäjohdonmukainen hitsaus tai riittämätön tarkastus voivat lisätä vikojen riskiä erittäin rasittuvilla alueilla. Ostajien tulee kysyä, kuinka kriittiset liitokset valmistetaan ja mitä tarkastuspöytäkirjoja valmiista komponentista on saatavilla.

Hitsausprosessin ohjaus

Toimittamat valmistustiedot määrittelevät automaattisen robottimonikerroshitsauksen. Johdonmukainen valmistelu, hitsausparametrit ja ammattitaito tukevat toistettavaa valmistuslaatua. Oikea hitsausmenetelmä riippuu materiaalin paksuudesta, liitoksen suunnittelusta ja tuotantovaatimuksista.

Kriittisten liitosten tarkastus

Tarkastusmenetelmät tulee valita yhteisen suunnittelun ja sovellettavien laatuvaatimusten mukaan. Rikkomaton testaus voi tarvittaessa auttaa tunnistamaan tiettyjä pinta- tai sisäisiä vikoja. Ostajien, joilla on projektikohtaisia ​​tarkastusvaatimuksia, tulee vahvistaa menetelmä, hyväksymiskriteerit ja asiakirjat ennen tilauksen tekemistä.

Lopulliset mittatarkastukset

Ennen asennusta tärkeimmät asennusmitat ja tappien paikat tulee tarkistaa hyväksytyn piirustuksen mukaan. Suosittelemme pyytämään mittatarkastuspöytäkirjoja ja varmistamaan, että toimitettu puomi vastaa sovittua kokoonpanoa, erityisesti vaihtoprojekteissa, joissa seisokit ovat kalliita.

Suorituskykyä eri työmailla

Kaivos- ja louhostoiminta

Avolouhoksessa ja louhinnassa PC300:n kaivinkoneen puomi altistuu toistuville kaivukuormituksille ja mahdolliselle iskukuormitukselle. Koneen oikea käyttö, sopiva lisälaitteiden valinta ja säännöllinen tarkastus ovat tärkeitä rakenteellisen laadun ohella. Kaivinkoneen tulee pysyä valmistajan käyttörajoissa.

Tie- ja infrastruktuurin rakentaminen

Tienrakennus, siltojen perustukset, maansiirtotyöt ja työmaan valmistelu vaativat usein toistuvia puomin liikkeitä pitkien työvuorojen aikana. Oikea geometria ja sovitus auttavat säilyttämään suunnitellun työskentelyalueen ja välttämään vääristyneiden liitosten aiheuttaman tarpeettoman jännityksen.

Joki ja yleiset maanrakennustyöt

Jokien säätely, rantalouhinta ja yleiset maanrakennustyöt voivat altistaa rakenneosat kosteudelle ja hankaaville materiaaleille. Pinnan huolto, tappien tarkastus ja halkeamien tai muodonmuutosten tarkkailu voivat auttaa tunnistamaan ongelmat ennen kuin ne johtavat laitteiden pitkittyneeseen seisokkiaikaan.

Asiakasprojekti: Graniitin louhinta Malesiassa

Vaihtotarvike Sarawakin toimipisteeseen

Meille toimitettujen projektitietojen mukaan XINGCHUANG toimitti 20 räätälöityä PC300-kaivukonepuomia vuonna 2025 avolouhosgraniitin kaivosprojektiin Sarawakissa, Malesiassa. Asiakas kertoi, että alkuperäisissä puomeissa oli ilmennyt muodonmuutoksia, halkeamia ja raskaskuormitusongelmia, mikä johti huoltokatkouksiin.

Raportoidut toimintatulokset

Vaihtopuomien asennuksen jälkeen toimitettu tapausraportti kertoo, että laitteet toimivat kuusi kuukautta ilman ilmoitettua vikaa ja että huoltotiheys väheni 80 %. Nämä luvut kuvaavat raportoitua projektia eivätkä takaa samaa tulosta eri käyttöolosuhteissa. Todellinen käyttöikä riippuu koneen kunnosta, työmäärästä, käyttäjän käytännöistä, huollosta ja asennuksen laadusta.

Suosittelemme keskustelemaan suunnitellusta käyttösuhteesta, materiaalinkäsittelyolosuhteista ja tarkastusvaatimuksista ennen kuin valitset korvaavan vastaavan kaivosprojektin.

Tuotteen tekniset tiedot

Seuraavassa taulukossa on yhteenveto toimitetusta kokoonpanosta. Varmista koneesi tarkka malli, mitat ja tekniset asiakirjat ennen tilaamista.

Räätälöinti ja toimitustuki

Vaihtovaatimukset voivat vaihdella koneen version, aikaisempien korjausten ja työympäristön mukaan. Voimme keskustella räätälöidyistä rakenteellisista yksityiskohdista ja erätoimituksesta hakemuksen ja hyväksyttyjen piirustusten tarkastelun jälkeen.

Viiveiden vähentämiseksi suosittelemme ilmoittamaan koneen sarjanumeron, olemassa olevat puomin valokuvat, asennusmitat, tappien halkaisijat, sylinterin liitännät ja kaikki saatavilla olevat alkuperäiset osanumerot. Jos puomia on muokattu aiemmin, liitä mukaan nämä tiedot, jotta vaihto voidaan arvioida suhteessa todelliseen koneeseen.

Toimitusaikataulut riippuvat varastotilanteesta, materiaalin valmistelusta, piirustuksen hyväksynnästä, tuotantovaatimuksista ja tarkastusjärjestelyistä. Vahvistamme toimitusajan sen jälkeen, kun kokoonpano ja tilaustiedot on tarkistettu sen sijaan, että sovellettaisiin yhtä toimitusarviota jokaiseen tilaukseen.

Usein kysytyt kysymykset

Mitkä tiedot auttavat tunnistamaan oikean PC300-puomiversion?

Anna koneen sarjanumero, valmistusvuosi, jos saatavilla, mallitiedot, alkuperäinen osanumero ja selkeät valokuvat puomista ja kiinnityskohdista. Nämä tiedot auttavat erottamaan kokoonpanot ja vähentävät yhteensopimattoman komponentin tilaamisen riskiä.

Voinko asentaa korvaavan osan, jos alkuperäistä puomia on muutettu?

Ei tarkistamatta ensin muutokset. Muutokset asennuskannattimiin, tappien sijaintiin, sylinteriliitäntöihin tai hydrauliseen reititykseen voivat vaikuttaa asennukseen. Jaa muokatut mitat ja valokuvat ennen tuotantoa, jotta vaihtovaatimukset voidaan tarkistaa.

Mitä tarkastuspöytäkirjoja minun tulee pyytää?

Ostovaatimuksistasi riippuen voit pyytää materiaaliasiakirjoja, mittatarkastuspöytäkirjoja, hitsauksen tarkastusraportteja ja soveltuvia ainetta rikkomattomia testituloksia. Vahvista vaaditut tarkastusmenetelmät ja hyväksymiskriteerit ennen tuotannon aloittamista.

Mikä voi aiheuttaa vaihtopuomin halkeamia ennenaikaisesti?

Mahdollisia vaikuttavia tekijöitä ovat iskukuormitus, käyttö koneen rajojen ulkopuolella, sopimattomat kiinnityskuormat, väsymys, huono tappien kohdistus, hitsausvirheet tai riittämätön huolto. Jos halkeamia ilmenee, lopeta kyseisen laitteen käyttö ja suorita pätevä tarkastus ennen sen palauttamista huoltoon.

Kuinka voin vähentää seisokkeja puomin vaihdon aikana?

Varmista koneen tarkat konfiguraatiot ja asennusmitat ennen tilaamista, valmistele sopivat nostolaitteet ja pätevä asennushenkilöstö sekä tarkasta tappiliitokset ja hydrauliliitännät asennuksen aikana. Noudata kaivinkoneen valmistajan ohjeita asennuksessa ja käyttöönotossa.

Pyydä vaihtotarjous

XINGCHUANG:lla autamme asiakkaita tarkistamaan PC300-kaivukoneiden ja muiden projektikohtaisten rakenneosien vaihtovaatimukset. Lähetä meille koneen tiedot, valokuvat, piirustukset ja tarvittava määrä, jotta voimme arvioida sopivuuden, vahvistaa ehdotetut tekniset tiedot ja tarjota tarjouksen.

Otamme myös mielellämme vastaan ​​tiedustelut joukkotilauksista, räätälöidystä tuotannosta, tarkastusasiakirjoista ja ulkomaanlähetysjärjestelyistä. Ota yhteyttä tiimiimme keskustellaksesi hakemuksestasi ja vahvistaaksesi tekniset tiedot ennen ostoa.
