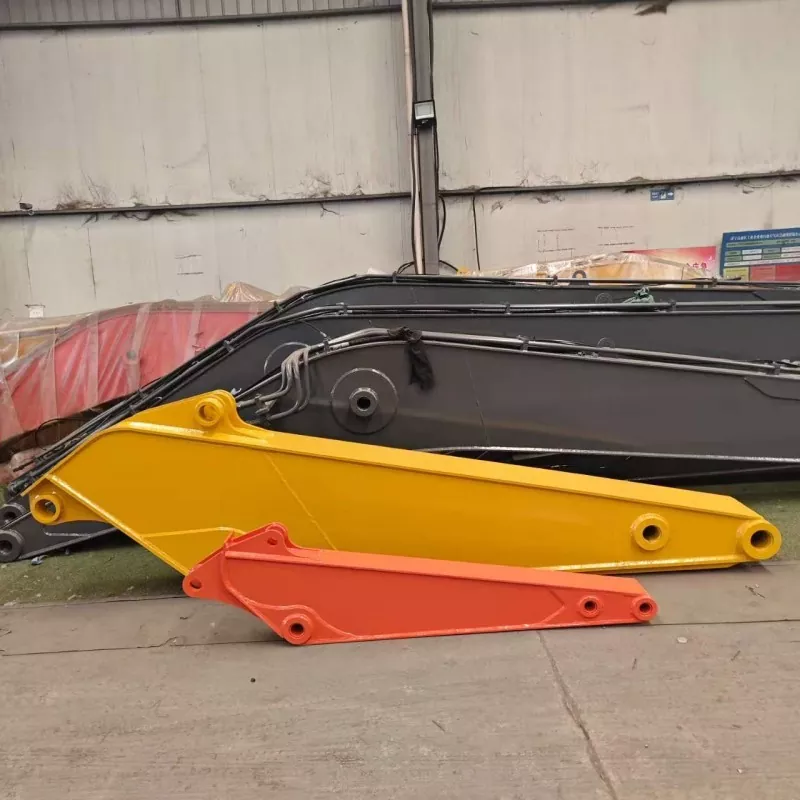

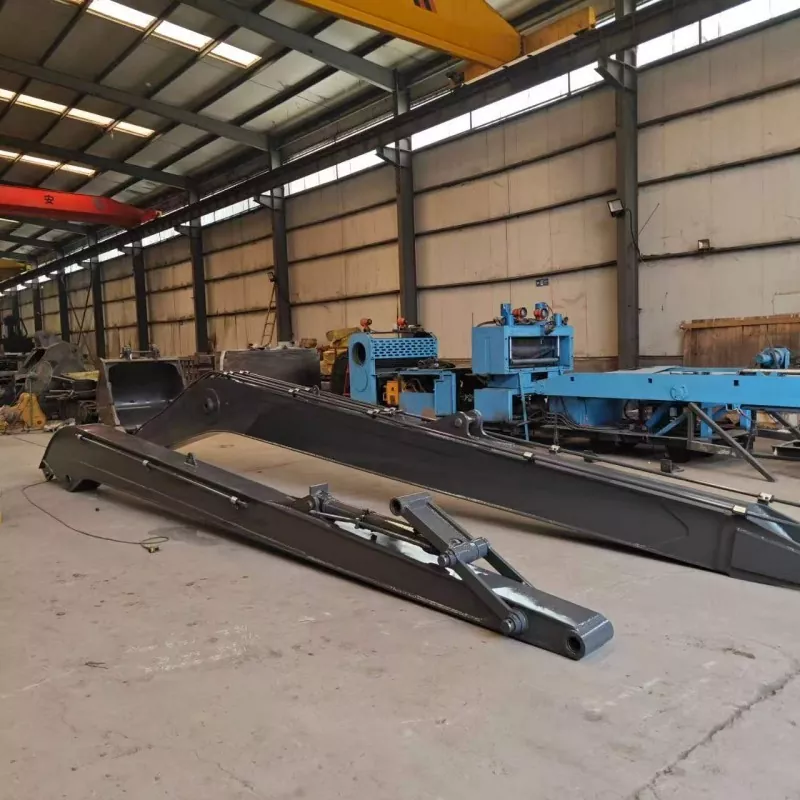

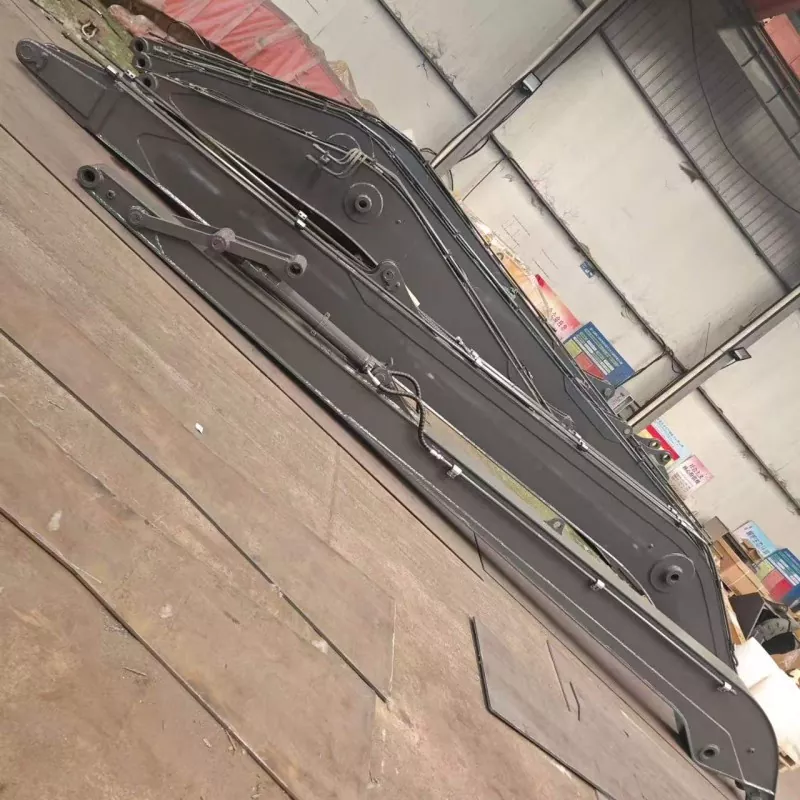

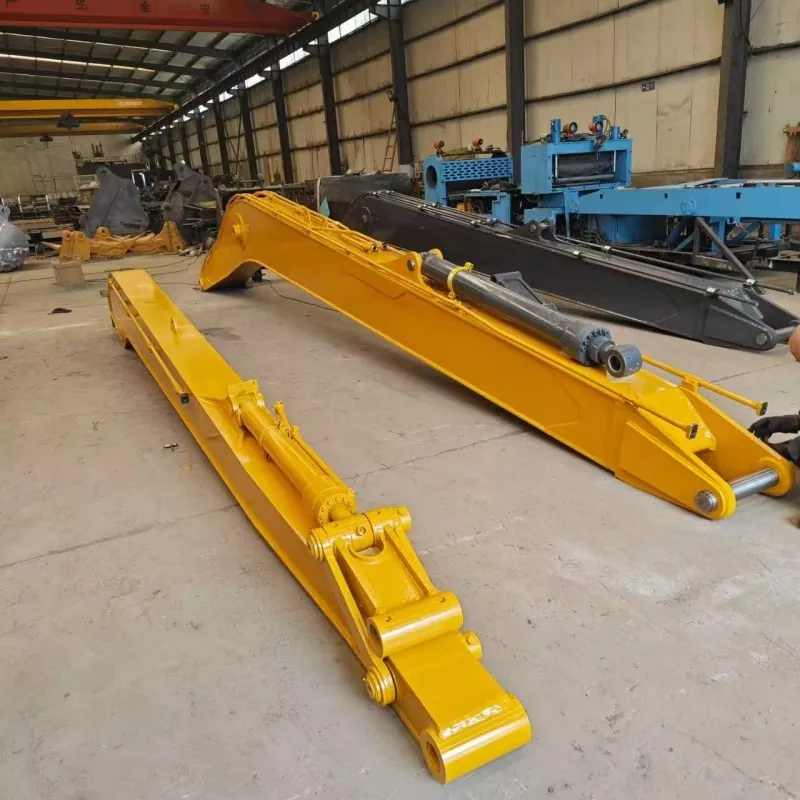

18 m pitkä ulottuva kaivinpuomi CAT 320:lle

Kun tavallinen kaivinkoneen puomi ei yletä vaaditulle työalueelle, pidennetty puomi voi auttaa vähentämään koneen uudelleensijoittamista ja parantamaan pääsyä vaikeisiin paikkoihin. Meidän18 m pitkä ulottuva kaivinpuomi CAT 320:lleon suunniteltu syväkaivamiseen, jokien kunnossapitoon, rinteiden muotoiluun ja muihin projekteihin, joissa tarvitaan pidempää vaakasuuntaista ulottuvuutta. XINGCHUANGilla räätälöimme kaivinkoneen puomit koneen yksityiskohtien ja työvaatimusten mukaan, mikä auttaa ostajia valitsemaan todellisiin työolosuhteisiinsa sopivan lisälaitteen.

Pidennetty puomi muuttaa kaivinkoneen työskentelyaluetta ja kuormitusominaisuuksia. Ennen kuin valitset tämän kokoonpanon, suosittelemme, että tarkistat yhdessä vaaditun kaivusyvyyden, vaakasuoran ulottuvuuden, lisälaitteen painon, kauhan kapasiteetin ja koneen vakauden. Nämä tekijät auttavat määrittämään, onko 18 metrin asetus sopiva projektiisi.

Saavuta vaadittu työalue

Syvälouhinta ja jokien kunnossapito

Pidempi puomi voi auttaa kuljettajia pääsemään alueille, joihin on vaikea päästä vakiokokoonpanolla. Tyypillisiä käyttökohteita ovat jokien ruoppaus, väylän leventäminen, kuivatustyöt, lampien louhinta ja vesiensuojeluprojektit. Kaivinkone voi työskennellä sopivalta pankilta tai alustalta, kun työmaaolosuhteet sen sallivat, mikä vähentää tarvetta siirtää konetta vaikeaan maastoon.

Rinteiden muotoilu ja rajoitetut paikat

Tiepenkereissä, kuivatuskanavissa ja kaltevassa maassa pidennetty puomi tarjoaa suuremman työskentelysäteen trimmaukseen ja materiaalin poistoon. Se voi myös auttaa kaivauksissa alueilla, joilla koneen uudelleenasemointi on rajoitettua. Todellinen ulottuvuus ja kaivusyvyys riippuvat puomin ja varren geometriasta, kauhan kokoonpanosta, maanpinnasta ja koneen asetuksista.

Tarkista CAT 320:n asetukset

Suosittelemme ennen valmistusta varmistamaan tarkan CAT 320 -mallin, koneen sarjanumeron, olemassa olevat asennusmitat, tappien halkaisijat, hydrauliliitännät ja vaaditun työskentelyalueen. Pelkät mallien nimet eivät välttämättä riitä vahvistamaan sopivuutta eri tuotantoversioihin tai konekokoonpanoihin.

tätä varten18 m pitkä ulottuva kaivinpuomi CAT 320:lle, voimme tarkistaa vaaditut mitat ja sovelluksen tiedot ennen suunnittelun vahvistamista. Puomia, vartta, kauhaa ja hydraulijärjestelmää tulee pitää täydellisenä toimivana järjestelmänä sen sijaan, että valittaisiin vain puomin pituus.

Mitä tulee vahvistaa ennen tilaamista

• Koneen tiedot:CAT 320 -versio, sarjanumero ja nykyinen liitekokoonpano.
• Toiminta-alue:Vaadittu suurin kaivusyvyys, vaakasuora ulottuvuus ja kaivuprofiili.
• Liitteen valinta:Kauhan tyyppi, kauhan kapasiteetti ja odotettu materiaalitiheys.
• Hydraulinen järjestely:Sylinterin geometria, letkun reititys, liitoskohdat ja käyttövaatimukset.
• Sivuston ehdot:Maan vakaus, kaltevuuskulma, veden syvyys ja käytettävissä oleva työtila.

Rakennesuunnittelu ja valmistus

Teräsrakenne Q355B

Käytämme tälle tuotteelle määritettyyn puomirakenteeseen Q355B-lujaa niukkaseosteista terästä. Materiaalin valinta on tärkeää, koska pidennetty puomi kokee taivutuskuormituksia kaivamisen ja materiaalin käsittelyn aikana. Levyn paksuus, raudoituksen sijoittelu, hitsin suunnittelu ja suunniteltu käyttöjakso on otettava huomioon suunnittelussa.

Hitsaus ja vahvistus

Valmistusprosessissamme voidaan tarvittaessa käyttää robottihitsausta sekä vahvikkeita tärkeimmillä kantavilla alueilla. Keskitymme hitsin yhtenäisyyteen, rakenteiden linjaukseen ja kriittisten liitosten tarkastamiseen. Lopullinen hitsaus- ja vahvistussuunnitelma riippuu hyväksytystä suunnittelusta ja koneen kokoonpanon vaatimuksista.

Pinnan valmistelu

Hiekkapuhallus ja pintapinnoitus suojaavat terästä korroosiolta ulkokäytössä. Projekteissa, joissa on usein kosketusta veden, mudan tai kostean ympäristön kanssa, suosittelemme keskustelemaan käyttöolosuhteista tiimimme kanssa, jotta pinnoitusjärjestelmä ja kunnossapitovaatimukset voidaan arvioida asianmukaisesti.

Tekniset tiedot

Yllä olevat käyttöluvut tulee verrata lopulliseen hyväksyttyyn piirustukseen ja kuormitustietoihin ennen ostoa ja käyttöä. Suurin ulottuvuus, kaivusyvyys ja sallittu kuorma eivät välttämättä ole saavutettavissa samanaikaisesti. Voimme vahvistaa sovellettavat tekniset tiedot tarkastettuamme kaivinkoneesi tiedot ja aiotun sovelluksen.

Thaimaan joen säätelyprojekti

Vuonna 2025 toimitimme viisi räätälöityä 18 metrin pituista puomia joensäätöprojektiin Bangkokissa, Thaimaassa. Työ sisälsi syvänmeren ruoppausta, väylän leventämistä ja rinteiden lujittamista. Urakoitsija tarvitsi pidemmän työskentelyalueen päästäkseen joen osiin, joihin oli vaikea päästä tavallisilla puomeilla.

Toimitettujen projektitietojen mukaan räätälöidyt laitteet auttoivat tiimiä saavuttamaan enemmän kohdetyöaluetta ja parantamaan ruoppauksen työnkulkua. Raportoitu päivittäinen ruoppauskapasiteetti kasvoi 40 % ja projekti valmistui 15 päivää etuajassa. Nämä tulokset liittyvät raportoituihin hankkeen olosuhteisiin; Todellinen tuottavuus vaihtelee maaperän tyypin, veden syvyyden, kauhan valinnan, operaattorin käytännön ja paikan sijoittelun mukaan.

Tämä projekti osoittaa, miksi keskustelemme työmaasta ja tavoitealueesta ennen puomin suosittelemista. Vastaavissa joki-, salaojitus- tai kunnallishankkeissa voimme tarkastella hakemustietoja ja neuvoa sopivaan kokoonpanoon tarvittavista tiedoista.

Tilaus ja tekninen tuki

XINGCHUANG valmistaa kaivinkoneen lisälaitteita ja tukee projektikohtaisia ​​kokoonpanoja. Meillä on CE-sertifikaatti, ja asiakkaat voivat ottaa meihin yhteyttä vahvistaakseen tilauksensa soveltuvan sertifikaatin ja tuotedokumentaation.

Pyydä tarjous ilmoittamalla kaivinkoneen malli ja sarjanumero, tarvittava puomin pituus, tavoitekaivusyvyys, toimintasäde, kauhan tiedot ja lyhyt kuvaus työympäristöstä. Piirustukset tai valokuvat olemassa olevista kiinnityskohdista ovat myös hyödyllisiä, jos niitä on saatavilla.

Tarkistamme toimitetut tiedot ennen yhteensopivuuden, teknisten tietojen, tuotantojärjestelyjen ja toimitusajan vahvistamista. Räätälöinnit, asennusohjeet, vientiasiakirjat ja myynnin jälkeinen tekninen tuki voidaan keskustella osana tilausta.

Usein kysytyt kysymykset

Voiko 18 metrin puomi toimia CAT 320:ssani jo käytetyn kauhan kanssa?

Ei joka tapauksessa. Kauhan paino, kapasiteetti, asennusmitat ja käsiteltävä materiaali vaikuttavat työkuormaan. Suosittelemme vahvistamaan kauhan tekniset tiedot ennen tilaamista, jotta puomin kokoonpano voidaan arvioida täydelliseksi asennukseksi.

Voinko käyttää tätä puomia vedenalaiseen ruoppaukseen?

Se voi sopia jokien ja vesiväylien huoltoon, kun koneen sijainti, veden syvyys, maaperän olosuhteet ja kiinnityskokoonpano ovat sopivat. Pidennetty puomi ei tee kaivinkoneesta vesitiivistä eikä poista tarvetta arvioida rinteen vakautta ja käyttöturvallisuutta. Ole hyvä ja jaa likimääräinen veden syvyys ja sijaintiolosuhteet, jotta voit tarkastella asianmukaisempaa konfiguraatiota.

Vähentääkö pidempi puomi kaivuvoimaa?

Pidempi työmatka muuttaa kaivinkoneeseen vaikuttavaa vipuvoimaa ja kuormaa. Käytettävissä oleva kaivuvoima ja sallittu kuorma riippuvat siksi lopullisesta geometriasta, kauhasta, hydraulijärjestelmästä ja käyttöasennosta. Emme suosittele olettamaan, että vakiopuomin suorituskyky säilyy ennallaan; suunniteltu toiminta-alue ja kuormitusvaatimukset tulee tarkistaa ennen käyttöä.

Mitä tietoja tarvitaan räätälöityä tarjousta varten?

Ilmoita CAT 320 -malli ja sarjanumero, pyydetty puomin pituus, tavoitekaivusyvyys ja -säde, kauhan tiedot, projektihakemus ja toimituskohde. Olemassa olevat kiinnityspiirustukset tai asennusmitat voivat auttaa meitä arvioimaan sopivuuden ja laatimaan tarkemman tarjouksen.

Miten puomia tulisi ylläpitää joessa tai kosteassa ympäristössä?

Tarkasta puomi, hitsausalueet, tapit, holkit, hydrauliletkut ja suojapinnoite työolosuhteiden mukaisin väliajoin. Poista kertynyt muta ja roskat, korjaa vaurioitunut pinnoite ja korjaa epätavallinen liike tai näkyvä halkeama ennen käytön jatkamista. Kosteissa tai hankaavissa ympäristöissä tarkastustiheyden tulee heijastaa työn todellista vakavuutta.

Voitko tarjota CE-asiakirjoja ja vientitukea?

Voimme keskustella saatavilla olevista CE-asiakirjoista ja tilauksen vientivaatimuksista. Varmista ennen ostamista, mitä asiakirjoja kohdemarkkinasi vaativat, sillä sertifioinnin laajuus ja tuontivaatimukset voivat vaihdella tuotekokoonpanon ja maan mukaan.
